ホーム > 光洋研削盤 > HD3C両端面平面研削盤

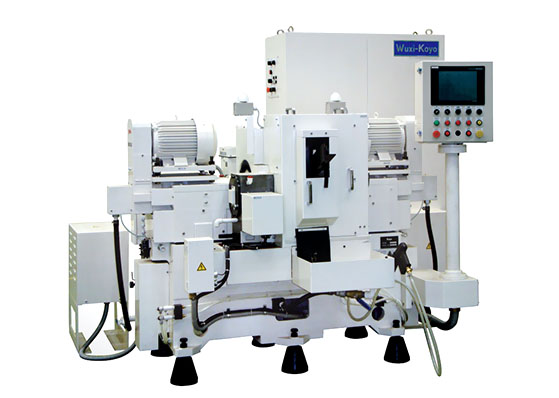

HD3C横型両頭平面研削盤

商品の詳細

主要パラメーター

工作機械型番号		HD3C
形式		回転型材料積載ディスク形式
項目
加工範囲	加工可能直径（外径)	φ6-φ50mm
	加工可能幅	1-60mm
研削砥石車	外形サイズ（外径*幅）	φ355（φ305）×50mm
	回転速度	1740rpm
モーター	砥石車軸用	5.5kw
材料積載円盤	回転速度	1-4rpm
	サイズ	400mm(P.C.D)
工作機械ゲージ	幅	2360mm
	縦の深さ	2000mm
	高さ	約1855mm
工作機械重量		约3000kg
電源電圧		380VAC(50Hz)三相
制御電圧		110VAC 24VDC

基準付属部品
●モーター及び電気コントロールボックス（電流計を含む）
●砥石車台傾斜量読取り装置
●砥石車（規格は別で決定）
●加工物供給装置（通過式研削形式）
●材料積載盤駆動装置（回転型材料積載円盤）
●水平調整踏み台及びボルト
●作業工具（六角レンチ等）

特別付属部品
●砥石車微動埋め合わせ装置（ボタン式）（最小単位）
●ドレッシング装置
●ドレッシング用金剛石
●自動材料供給切り屑排出装置
●加工物自動供給装置
●材料供給ルート
●材料積載円盤（回転型）
●ガイドボード（通過式研削形式）
●冷却液供給及び浄化装置
●自動潤滑装置
●自動検査測定装置

HD3Cの特徴

CNCコントロールシステム

高精度.高剛性
●砥石車軸中心に高剛性長方形ガイドを設置
●「熱変形防止、高精度、再研削可能」の高剛性の機体を実現

便利で、実際操作性を有する
●CNC制御:全ての加工条件及び正負埋め合わせは対話式の素早い操作を実現
●高性能砥石車（CBN、金剛砥石車等）を採用し、ドレッシングした自動ドレッシング装置

労働力を節約、省エネ.スペース節約
●全ての加工物の各種材料供給装置、自動供給装置等の豊富な選択肢に対応
●FA、FMS化の機械、電力設備一体化の構造理念に基づいた小型化設計

タッチパネル式操作盤

CNC CRT

基準サイズ
